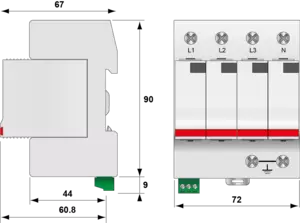

Protección BT de Tipo 2 Trifásica+N Enchufable

DS44-480
Código artículo 461006
DS44-480
  • Descubra nuestra última novedad : el DAC50-40-530
  • Protección multipolar de tipo 2
  • In : 20 kA
  • Imax total : 160 kA
  • Módulo individual por fase y enchufable
  • Opción teleseñalización
  • Conforme a la NF EN 61643-11, IEC 61643-11
  • Aprobado UL1449 ed.5
Contáctenos
Las protecciones de Tipo 2 DS40 están usadas principalmente para la protección contra las sobretensiones transitorias, de las redes monofásicas y trifásicas al nivel del tablero principal. El esquema eléctrico integra una asociación de varistores de alta capacidad equipados con desconexión térmica y los indicadores asociados : ese montaje permite garantizar una capacidad de drenaje reinforzada. Las protecciones DS40 se combinan para proteger redes monofásicas, trifásicas o trifásicas+neutro, unas veces asociadas con una protección específica N/PE,
Seleccionar una referencia :
Tipo de protección
IEC

2
Red

277/480 V Trifasíca+N
Régimen de neutro

TNS-IT
Tensión nominale de línea
 Un

480 Vac
Tensión AC máx. de functionamiento
Uc

530 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT

700 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT

920 Vac desconexión
Corriente residual
Corriente fuga a la Tierra
 Ipe

< 1 mA
Corriente de func. Permanente
Corriente permanente a Uc
 Ic

0.5 mA
Corriente serie
 If

Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In

20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

40 kA
Modo(s) de conexión

L/PE y N/PE
Modo(s) de protección

Modo común
Nivel de protección
@ In (8/20µs)
 Up

2.5 kV
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE

2.5 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE

2.5 kV
Corriente de corto-circuito admisible
 Isccr

25 000 A
Tecnología

MOV
Configuración protección

Trifásica + Neutro
Conexión à la red

Por terminales de tornillos: 2.5-25 mm² / por bus
Formato

Caja modular desenchufable
Montaje

Carril DIN simetrico 35 mm (EN 60715)
Material plástico

Termoplástico UL94 V-0
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP20
Modo de fallo

Desconexión de la red Baja Tensión
Indicador de desconexión

1 indicador mecánico por polo
Módulo(s) enchufable

DSM40-480
Teleseñalización

Opción : DS44S-480 - por contacto seco
Peso

0.405 kg
Conformidad con las normas

IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación

UL Listed
Desconnectadores térmicos

Interno
Disyuntor diferencial de la instalación

Tipo 'S' o retardado
Fusible de desconexión

Fusibles tipo gG - 20 A
