Protección BT de Tipo 2 +3 Trifásica

DS43VG-120
Código artículo 461653
DS43VG-120
  • Descubra nuestra última novedad : el DAC50VG-30-150
  • Protección multipolar de tipo 2 + 3
  • In : 20 kA
  • Imax total : 120 kA
  • Módulo enchufable
  • Sin corriente de fuga y operativa
  • Sin envejecimiento
  • Opción teleseñalización
  • Soportabilidad optimizada a las sobretensiones permanentes (TOV)
  • Conforme a la NF EN 61643-11, IEC 61643-11, UL1449 ed.5

Las protecciones DS40VG, de Tipo 2+3, utilizan la tecnología patentada VG, para eliminar por completo la corriente de fuga y de funcionamiento al mismo tiempo que proporciona una capacidad de descarga máxima y un nivel optimizado de protección. El esquema eléctrico incluye un desconectador y su indicador asociado. Las protecciones DS40VG se instalan en versión multipolar para proteger las redes monofásicas, trifásicas o trifásicas+neutro. Se conectan entre conductores activos (fase(s) y neutro) y la red de tierra (PE).

Seleccionar una referencia :

Tipo de protección
IEC

2+3

Red

120/208 V Trifásica

Régimen de neutro

TNC

Tensión nominale de línea
Un

120 Vac

Tensión AC máx. de functionamiento
Uc

150 Vac

Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT

180 Vac soportado

Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT

230 Vac soportado

Corriente residual
Corriente fuga a la Tierra
Ipe

Ninguna

Corriente de func. Permanente
Corriente permanente a Uc
Ic

Ninguna

Corriente serie
If

Ninguna

Corriente de descarga nominal
15 impulsos 8/20µs
In

20 kA

Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax

40 kA

Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
Imax Total

120 kA

Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
Uoc

6 kV

Prueba en onda combinada IEEE C62.41.1

20 kV

Modo(s) de conexión

L/PE

Modo(s) de protección

Modo común

Tensión residual
@ In (8/20 µs)
Up-in

0.6 kV

Nivel de protección L/PE
@ In (8/20µs)
Up L/PE

1.25 kV

Corriente de corto-circuito admisible
Isccr

25 000 A

Tecnología

Tecnología VG (MOV+GSG)

Configuración protección

Trifásica

Conexión à la red

Por terminales de tornillos: 2.5-25 mm² / por bus

Formato

Caja modular desenchufable

Montaje

Carril DIN simetrico 35 mm (EN 60715)

Material plástico

Termoplástico UL94 V-0

Temperatura de operación
Tu

-40/+85°C

Clase de protección

IP20

Modo de fallo

Desconexión de la red Baja Tensión

Indicador de desconexión

1 indicador mecánico por polo

Módulo(s) enchufable

DSM40VG-120

Teleseñalización

opción DS43VGS-120 : por contacto seco

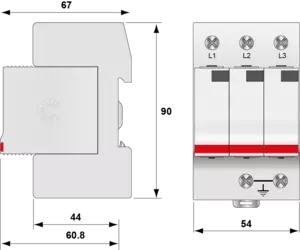

Dimensiones

Ver esquema

Peso

0.25 kg

Conformidad con las normas

IEC 61643-11 / EN 61643-11 / UL1449 ed.5

Certificación

UL Recognized

Desconnectadores térmicos

Interno

Disyuntor diferencial de la instalación

Tipo 'S' o ryardado

Fusible de desconexión

50 A min. - 125 A max. - Fusibles tipo gG
