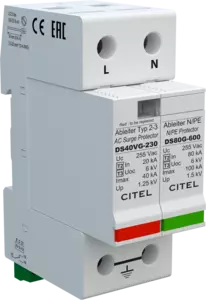

Protección BT de Tipo 2 +3 Monofásica

DS42VGS-230/G
Código artículo 461581
DS42VGS-230/G
  • Descubra nuestra última novedad : el DAC50VGS-11-275
  • Protección multipolar de tipo 2 + 3
  • In : 20 kA
  • Imax total : 100 kA
  • Módulo enchufable
  • Sin corriente de fuga y operativa
  • Sin envejecimiento
  • Teleseñalización
  • Soportabilidad optimizada a las sobretensiones permanentes (TOV)
  • Conforme a la NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
Las protecciones DS40VG, de Tipo 2+3, utilizan la tecnología patentada VG, para eliminar por completo la corriente de fuga y de funcionamiento al mismo tiempo que proporciona una capacidad de descarga máxima y un nivel optimizado de protección. El esquema eléctrico incluye un desconectador y su indicador asociado. Las protecciones DS40VG se instalan en versión multipolar para proteger las redes monofásicas, trifásicas o trifásicas+neutro. Se conectan entre conductores activos (fase(s) y neutro) y la red de tierra (PE).
Seleccionar una referencia :
Tipo de protección
2+3
Red
 230 V monofásica
Régimen de neutro
 TT-TN
Tensión nominale de línea
 Un 230 Vac
Tensión AC máx. de functionamiento
Uc 255 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 440 Vac soportado
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
 UT 1200 V/300A/200 ms soportado
Corriente residual
Corriente fuga a la Tierra
 Ipe Ninguna
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 40 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total 80 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc 6 kV
Prueba en onda combinada IEEE C62.41.1
 20 kV
Modo(s) de conexión
 L/N y N/PE
Modo(s) de protección
 Modo Común o Mode Diferenciado
Tensión residual
@ In (8/20 µs)
 Up-in 0.8 kV
Nivel de protección L/N
@ In (8/20µs)
 Up L/N 1.25 kV
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Corriente de corto-circuito admisible
 Isccr 25 000 A
Tecnología
 Tecnología VG (MOV+GSG)
Configuración protección
 Trifásica
Conexión à la red
 Por terminales de tornillos: 2.5-25 mm² / por bus
Formato
 Caja modular desenchufable
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 1 indicador mecánico por polo
Módulo(s) enchufable
 DSM40VG-230+DSM80G-600
Teleseñalización
 Por contacto seco
Dimensiones
 Ver esquema
Peso
 0.18 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusible de desconexión
 50 A min. - 125 A max. - Fusibles tipo gG
