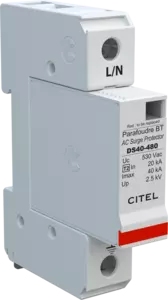

Protección BT de Tipo 2 Unipolar Enchufable

DS41-480
DS41-480
Part Number: 331001
  • Protección unipolar de tipo 2
  • In : 20 kA
  • Imax : 40 kA
  • Módulo individual por fase y enchufable
  • Opción teleseñalización
  • Conforme a la NF EN 61643-11, IEC 61643-11
  • Aprobado UL1449 ed.4

Las protecciones de Tipo 2 DS40 están usadas principalmente para la protección contra las sobretensiones transitorias, de las redes monofásicas y trifásicas al nivel del tablero principal. El esquema eléctrico integra una asociación de varistores de alta capacidad equipados con desconexión térmica y los indicadores asociados : ese montaje permite garantizar una capacidad de drenaje reinforzada. Las protecciones DS40 se combinan para proteger redes monofásicas, trifásicas o trifásicas+neutro, unas veces asociadas con una protección específica N/PE,

Seleccionar una referencia :

Tipo de protección 2
Red 277/480 V Trifasica
Tensión nominale de línea Un 277 Vac
Tensión AC máx. de functionamiento Uc 530 Vac
Sobretensión temporaria (TOV) 5 sec. UT 700 Vac soportado
Sobretensión temporaria (TOV) 120 mn UT 920 Vac desconexión
Corriente residual Ipe < 0.5 mA
Corriente de func. Permanente Ic 0.5 mA
Corriente serie If Ninguna
Corriente de descarga nominal In 20 kA
Corriente de descarga máxima Imax 40 kA
Modo(s) de conexión L/PE y N/PE
Modo(s) de protección Modo Común o Mode Diferenciado
Nivel de protección Up 2.5 kV
Nivel de protección L/PE Up L/PE 2.5 kV
Corriente de corto-circuito admisible Isccr 25000 A
Tecnología MOV
Configuración protección Unipolar
Conexión à la red por terminales de tornillos : 2.5-25 mm² / por bus
Formato Caja modular desenchufable
Montaje Carril DIN simetrico 35 mm (EN 60715)
Material plástico Termoplástico UL94 V-0
Temperatura de operación Tu -40/+85°C
Clase de protección IP20
Modo de fallo Desconexión
Indicador de desconexión 1 indicador mecánico
Módulo(s) enchufable DSM40-480
Teleseñalización opción DS41S-480 : por contacto seco
Dimensiones Ver esquema
Conformidad con las normas IEC 61643-11 / EN 61643-11 / UL1449 ed.4
Certificación UL / CSA /EAC
Desconnectadores térmicos Interno
Disyuntor diferencial de la instalación Tipo 'S' o ryardado
Fusibles Fusibles tipo gG - 20 A
