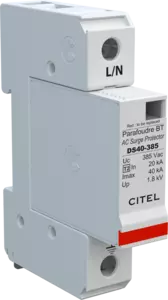

Protección BT de Tipo 2 Unipolar Enchufable
DS41-385
Part Number: 331201
- Protección unipolar de tipo 2
- In : 20 kA
- Imax : 40 kA
- Módulo individual por fase y enchufable
- Opción teleseñalización
- Conforme a la NF EN 61643-11, IEC 61643-11
- Aprobado UL1449 ed.4
Ficha de datos
Las protecciones de Tipo 2 DS40 están usadas principalmente para la protección contra las sobretensiones transitorias, de las redes monofásicas y trifásicas al nivel del tablero principal.
El esquema eléctrico integra una asociación de varistores de alta capacidad equipados con desconexión térmica y los indicadores asociados : ese montaje permite garantizar una capacidad de drenaje reinforzada.
Las protecciones DS40 se combinan para proteger redes monofásicas, trifásicas o trifásicas+neutro, unas veces asociadas con una protección específica N/PE,
Seleccionar una referencia :
| Tipo de protección | 2 | |
| Red | 230/400 V | |
| Tensión nominale de línea | Un | 230 Vac |
| Tensión AC máx. de functionamiento | Uc | 385 Vac |
| Sobretensión temporaria (TOV) 5 sec. | UT | 335 Vac soportado |
| Sobretensión temporaria (TOV) 120 mn | UT | 440 Vac desconexión |
| Corriente residual | Ipe | < 0.5 mA |
| Corriente de func. Permanente | Ic | 0.5 mA |
| Corriente serie | If | Ninguna |
| Corriente de descarga nominal | In | 20 kA |
| Corriente de descarga máxima | Imax | 40 kA |
| Modo(s) de conexión | L/N o N/PE | |
| Modo(s) de protección | Modo Común o Mode Diferenciado | |
| Nivel de protección | Up | 1.8 kV |
| Corriente de corto-circuito admisible | Isccr | 25000 A |
| Tecnología | MOV | |
| Configuración protección | Unipolar | |
| Conexión à la red | por terminales de tornillos : 2.5-25 mm² / por bus | |
| Formato | Caja modular desenchufable | |
| Montaje | Carril DIN simetrico 35 mm (DIN 60715) | |
| Material plástico | Termoplástico UL94 V-0 | |
| Temperatura de operación | Tu | -40/+85°C |
| Clase de protección | IP20 | |
| Modo de fallo | Desconexión | |
| Indicador de desconexión | 1 indicador mecánico | |
| Módulo(s) enchufable | DSM40-385 | |
| Teleseñalización | opción DS41S-385 : por contacto seco | |
| Dimensiones | Ver esquema | |
| Peso | 0.109 kg |
| Conformidad con las normas | IEC 61643-11 / EN 61643-11 / UL1449 4ed. | |
| Certificación | UL / EAC / TUV |
| Desconnectadores térmicos | Interno | |
| Disyuntor diferencial de la instalación | Tipo 'S' o ryardado | |
| Fusibles | Fusibles tipo gG - 20 A |
