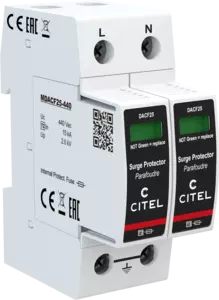

Protección BT de Tipo 2 Monofásica Enchufable con fusible integrado
DACF25-20-440
Código artículo 821410412
Available within 3 weeks
- Protección unipolar de tipo 2
- In : 15 kA
- Imax total : 50 kA
- Fusibles Internos
- Módulo individual por fase y enchufable
- Opción teleseñalización
- Conforme a la EN 61643-11, IEC 61643-11, UL1449 ed.5
Ficha de datos
Los DPS enchufables de Tipo 2 DACF25 se utilizan para la protección de las redes de baja
tensión al nivel del tablero principal.
Además de su desconexión térmica asociada al varistor, vienen equipados en interno de una
protección contra las corrientes de cortocircuito, lo que evita el uso de fusible o de dispositivo de
desconexión externo adicional como requerido por la norma. El funcionamiento de una de las 2
desconexiones activará el indicador de defecto y la señalización remota (opción).
Esa solución permite una simplificación de la puesta en marcha y una compacidad de
instalación.
Los DACF25 se proponen en versión multipolar para proteger las redes monofásicas o
trifásicas.
Seleccionar una referencia :
|
Tipo de protección
|
IEC | 2 |
|
Red
|
230 V monofásica | |
|
Régimen de neutro
|
IT | |
|
Tensión AC máx. de functionamiento
|
Uc | 440 Vac |
|
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
|
UT | 580 Vac soportado |
|
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
|
UT | 770 Vac desconexión |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | < 1 mA |
|
Corriente serie
|
If | Ninguna |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 15 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 25 kA |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 50 kA |
|
Modo(s) de conexión
|
L/PE y N/PE | |
|
Nivel de protección N/PE
@ In (8/20µs)
|
Up N/PE | 2 kV |
|
Nivel de protección L/PE
@ In (8/20µs)
|
Up L/PE | 2 kV |
|
Nivel de protección N/PE para 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 1.5 kV |
|
Nivel de protección L/PE para 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 1.5 kV |
|
Corriente de corto-circuito admisible
|
Isccr | 100 000 A |
|
Tecnología
|
MOV | |
|
Configuración protección
|
Monofásica | |
|
Conexión à la red
|
Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido) | |
|
Formato
|
Caja modular desenchufable | |
|
Enchufable
|
Sí | |
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) | |
|
Material plástico
|
Termoplástico UL94 V-0 | |
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 | |
|
Modo de fallo
|
Desconexión de la red Baja Tensión | |
|
Indicador de desconexión
|
1 indicador mecánico por polo - Rojo/Verde | |
|
Módulo(s) enchufable
|
MDACF25-440 | |
|
Teleseñalización
|
opción DACF25S-20-440 : por contacto seco | |
|
Cableado para señalización remota
|
1.5 mm² max. | |
|
Tensión / Corriente máx. para indicación remota
|
250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
|
Dimensiones
|
Ver esquema - 2TE (EN43880) | |
|
Peso
|
0.221 kg |
|
Conformidad con las normas
|
IEC 61643-11 / EN 61643-11 / UL1449 ed.5 |
|
Desconnectadores térmicos
|
Interno | |
|
Disyuntor diferencial de la instalación
|
Tipo 'S' o ryardado | |
|
Fusible de desconexión
|
Interno (calibre equivalente AC : 40A, Tipo gG) | |
|
Fusibles incorporados
|
Sí |
