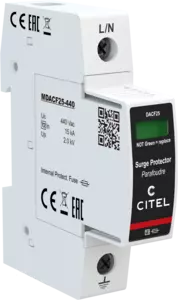

Protección BT de Tipo 2 Unipolar Enchufable
DACF25-10-440
DACF25-10-440
Part Number: 821410411
  • Protección unipolar de tipo 2
  • In : 15 kA
  • Imax : 25 kA
  • fusibles internos
  • Módulo individual por fase y enchufable
  • Opción teleseñalización
  • Conforme a la NF EN 61643-11, CEI 61643-11
  • Aprobado UL1449 ed.4
Hoja de instalación

Los DPS enchufables de Tipo 2 DACF25 se utilizan para la protección de las redes de baja tensión al nivel del tablero principal. Además de su desconexión térmica asociada al varistor, vienen equipados en interno de una protección contra las corrientes de cortocircuito, lo que evita el uso de fusible o de dispositivo de desconexión externo adicional como requerido por la norma. El funcionamiento de una de las 2 desconexiones activará el indicador de defecto y la señalización remota (opción). Esa solución permite una simplificación de la puesta en marcha y una compacidad de instalación. Los DACF25 se proponen en versión multipolar para proteger las redes monofásicas o trifásicas.


Tipo de protección 2
Tensión AC máx. de functionamiento Uc 440 Vac
Sobretensión temporaria (TOV) 5 sec. UT 580 Vac soportado
Sobretensión temporaria (TOV) 120 mn UT 770 Vac desconexión
Corriente residual Ipe < 1 mA
Corriente serie If Ninguna
Corriente de descarga nominal In 15 kA
Corriente de descarga máxima Imax 25 kA
Nivel de protección Up 2 kV
Tensión residual a 5 kA Up-5kA 1.5 kV
Corriente de corto-circuito admisible Isccr 100 000 A
Tecnología MOV
Configuración protección Unipolar
Conexión à la red Por terminales de tornillos : 2.5-25 mm² (35mm² rigido)
Formato Caja modular desenchufable
Montaje Carril DIN simetrico 35 mm (DIN 60715)
Material plástico Termoplástico UL94-V0
Temperatura de operación -40/+85°C
Clase de protección IP20
Modo de fallo Desconexión de la red Baja Tensión
Indicador de desconexión 1 indicador mecánico - Rojo/ Verde
Módulo(s) enchufable MDACF25-440
Teleseñalización opción DACF25S-10-440 : por contacto seco
Cableado para señalización remota 1.5 mm² max.
Tensión / Corriente máx. para indicación remota 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensiones Ver esquema - 1TE (EN43880)
Peso 0.114 kg
Conformidad con las normas IEC 61643-11 / EN 61643-11 / UL1449 4ed.
Desconnectadores térmicos Interno
Disyuntor diferencial de la instalación Tipo 'S' o ryardado
Fusibles Fusible integrado
