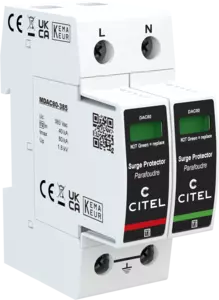

Protección BT de Tipo 2 - Reforzado - Enchufable

DAC80-11-385
DAC80-11-385
Part Number: 821210532
  • Protección Reforzado de tipo 2
  • In : 40 kA
  • Imax : 80 kA
  • Módulo individual por fase y enchufable
  • Opción teleseñalización
  • Conforme a la EN 61643-11, IEC 61643-11 y UL1449 ed.4

El nuevo rango DAC80 se define por su alto parámetro Imax de 80 kA. Clasificados en Tipo 2, los productos de esta gama están destinados a ser instalados dentro de la sartén eléctrica principal. Su ajuste Imax de 80 kA hace que el DAC80 recomendado para instalaciones ubicadas en áreas susceptibles a impactos de rayos muy fuertes. Gracias a su gran capacidad de descarga, esta gama tendrá una vida útil más larga que la protección contra sobretensiones convencional de tipo 2 con Imax @ 40 kA. El diagrama eléctrico de la serie DAC80 consiste en un bloque de dos varistores de alta energía combinados con un único sistema de desconexión térmica. CITEL es el único fabricante que ofrece una gama completa de productos que alcanzan un Imax tan alto. Los productos cumplen con las normas EN 61643-11, IEC 61643-11 y UL1449 ed.4.

Seleccionar una referencia :

Tipo de protección 2
Red 230 V monofásica
Régimen de neutro TT-TN
Tensión AC máx. de functionamiento Uc 385 Vac
Sobretensión temporaria (TOV) 5 sec. UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn UT 440 Vac desconexión
Corriente residual Ipe < 1 mA
Corriente serie If Ninguna
Corriente de descarga nominal In 40 kA
Corriente de descarga máxima Imax 80 kA
Modo(s) de protección L/N y N/PE
Nivel de protección L/N Up L/N 1.6 kV
Nivel de protección N/PE Up N/PE 1.5 kV
Corriente de corto-circuito admisible Isccr 50 000 A
Tecnología MOV+GDT
Conexión à la red Por terminales de tornillos : 2.5-25 mm² (35mm² rigido)
Formato Caja modular desenchufable
Enchufable
Montaje Carril DIN simetrico 35 mm (EN 60715)
Material plástico Termoplástico UL94 V-0
Temperatura de operación Tu -40/+85°C
Clase de protección IP20
Modo de fallo Desconexión de la red Baja Tensión
Indicador de desconexión 1 indicador mecánico por polo - Rojo/Verde
Módulo(s) enchufable MDAC80-385 + MDAC80G-255
Teleseñalización opción DAC80S-11-385 : por contacto seco
Dimensiones Ver esquema - 2TE (EN43880)
Peso 0.212 kg
Conformidad con las normas IEC 61643-11 / EN 61643-11 / UL1449 ed.4
Desconnectadores térmicos Interno
Disyuntor diferencial de la instalación Tipo 'S' o ryardado
Fusibles 50 A mini. - 125 A max. - Fusibles tipo gG
