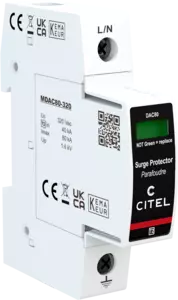

Protección BT de Tipo 2 - Reforzado - Unipolar - Enchufable
DAC80-10-320
Código artículo 821210311
Available within 3 weeks
- Protección Reforzado de tipo 2
- In : 40 kA
- Imax : 80 kA
- Módulo individual por fase y enchufable
- Opción teleseñalización
- Certificado EN 61643-11, IEC 61643-11.
- Conforme UL1449 ed.5
El nuevo rango DAC80 se define por su alto parámetro Imax de 80 kA.
Clasificados en Tipo 2, los productos de esta gama están destinados a ser instalados dentro de la sartén eléctrica principal.
Su ajuste Imax de 80 kA hace que el DAC80 recomendado para instalaciones ubicadas en áreas susceptibles a impactos de rayos muy fuertes. Gracias a su gran capacidad de descarga, esta gama tendrá una vida útil más larga que la protección contra sobretensiones convencional de tipo 2 con Imax @ 40 kA.
El diagrama eléctrico de la serie DAC80 consiste en un bloque de dos varistores de alta energía combinados con un único sistema de desconexión térmica.
CITEL es el único fabricante que ofrece una gama completa de productos que alcanzan un Imax tan alto.
Los productos cumplen con las normas EN 61643-11, IEC 61643-11 y UL1449 ed.5.
Seleccionar una referencia :
Tipo de protección
|
IEC | 2 |
Tensión AC máx. de functionamiento
|
Uc | 320 Vac |
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
|
UT | 335 Vac soportado |
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
|
UT | 440 Vac desconexión |
Corriente residual
Corriente fuga a la Tierra
|
Ipe | < 1 mA |
Corriente serie
|
If | Ninguna |
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 40 kA |
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 80 kA |
Nivel de protección
@ In (8/20µs)
|
Up | 1.6 kV |
Tensión residual a 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 1.1 kV |
Corriente de corto-circuito admisible
|
Isccr | 50 000 A |
Tecnología
|
MOV | |
Configuración protección
|
Unipolar | |
Conexión à la red
|
Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido) | |
Formato
|
Caja modular desenchufable | |
Enchufable
|
Sí | |
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) | |
Material plástico
|
Termoplástico UL94 V-0 | |
Temperatura de operación
|
Tu | -40/+85°C |
Clase de protección
|
IP20 | |
Modo de fallo
|
Desconexión de la red Baja Tensión | |
Indicador de desconexión
|
1 indicador mecánico - Rojo/Verde | |
Módulo(s) enchufable
|
MDAC80-320 | |
Teleseñalización
|
opción DAC80S-10-320 : por contacto seco | |
Dimensiones
|
Ver esquema - 1TE (EN43880) | |
Peso
|
0.142 kg |
Conformidad con las normas
|
IEC 61643-11 / EN 61643-11 / UL1449 ed.5 | |
Certificación
|
KEMA |
Desconnectadores térmicos
|
Interno | |
Disyuntor diferencial de la instalación
|
Tipo 'S' o ryardado | |
Fusible de desconexión
|
Fusibles tipo gG - 125 A |
