Baja Tensión
Protección BT de Tipo 2
DAC50VG-20-320

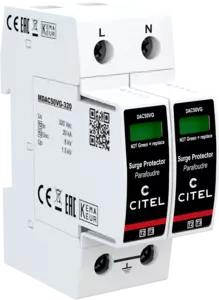

Protección BT de Tipo 2 Monofásica Enchufable
DAC50VG-20-320
Código artículo
821130312
Protección de tipo 2 + 3
In : 20 kA
Tecnología VG
Módulo enchufable
Sin corriente de fuga
Soportabilidad optimizada a las sobretensiones temporarias (TOV)
Teleseñalización (opción)
Certificado EN 61643-11, IEC 61643-11
Conforme UL1449 ed.5
Ficha de datos
Hoja de instalación
Tender specifications
Contáctenos
Las protecciones enchufables de Tipo 2+3 DAC50VG se usan principalmente para la protección de las redes de baja tensión al nivel del tablero principal. La tecnología patentada VG de CITEL permite ofrecer un nivel de protección mejorado y eliminar por completo la corriente de fuga lo que garantiza una eficiencia máxima de protección, un uso simplificado (no se requiere un DPS adicional) y una duración de vida máxima. Las DPS DAC50VG están disponibles en versión multipolar y en varias tensiones para proteger las redes monofásicas o trifásicas.
Seleccionar una referencia :
Características electricas
Característica mecánica
Conformidad con las normas
Desconectadores asociados
Schemas
Tipo de protección
2+3
Red
230 V monofásica
Régimen de neutro
TN
Tensión AC máx. de functionamiento
Uc
320 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT
335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT
440 Vac soportado
Corriente residual
Corriente fuga a la Tierra
Ipe
Ninguna
Corriente serie
If
Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
In
20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax
50 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
Imax Total
100 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
Uoc
6 kV
Modo(s) de conexión
L/PE y N/PE
Nivel de protección N/PE
@ In (8/20µs)
Up N/PE
1.5 kV
Nivel de protección L/PE
@ In (8/20µs)
Up L/PE
1.5 kV
Nivel de protección N/PE para 5 kA
@ 5 kA (8/20µs)
Up-5kA
0.9 kV
Nivel de protección L/PE para 5 kA
@ 5 kA (8/20µs)
Up-5kA
0.9 kV
Corriente de corto-circuito admisible
Isccr
50 000 A
Tipo de red
AC
Tecnología
Tecnología VG (MOV+GSG)
Configuración protección
Monofásica
Conexión à la red
Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido)
Formato
Caja modular desenchufable
Enchufable
Sí
Montaje
Carril DIN simetrico 35 mm (EN 60715)
Material plástico
Termoplástico UL94 V-0
Temperatura de operación
Tu
-40/+85°C
Clase de protección
IP20
Modo de fallo
Desconexión de la red Baja Tensión
Indicador de desconexión
1 indicador mecánico por polo - Rojo/Verde
Módulo(s) enchufable
MDAC50VG-320
Teleseñalización
opción DAC50VGS-20-320 : por contacto seco
Dimensiones
Ver esquema - 2TE (EN43880)
Peso
0.205 kg
Conformidad con las normas
IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
KEMA
Desconnectadores térmicos
Interno
Disyuntor diferencial de la instalación
Tipo 'S' o ryardado
Fusible de desconexión
50 A min. - 160 A max. - Fusibles tipo gG
×
Designación:
Protección BT de Tipo 2 Monofásica Enchufable
Conformidad con las normas:
IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación:
KEMA / EAC
Tecnología:
Tecnología VG (MOV+GSG)
Configuración protección:
Monofásica
Teleseñalización:
opción DAC50VGS-20-320 : por contacto seco
Tipo de protección :
2+3
Red:
230 V monofásica
Régimen de neutro:
TN
Tensión AC máx. de functionamiento :
320 Vac
Corriente residual :
Ninguna
Corriente de descarga máxima :
50 kA
Corriente de descarga máximal total :
100 kA
Corriente de corto-circuito admisible:
50 000 A
CITEL
Reference:
DAC50VG-20-320
Código artículo:
821130312
O equivalente
