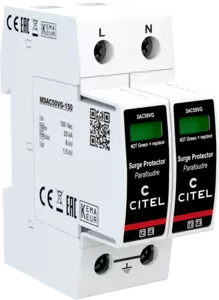

Protección BT de Tipo 2 Monofásica Enchufable

DAC50VG-20-150
Part Number: 821130112
DAC50VG-20-150
  • Protección de tipo 2 + 3
  • In : 20 kA
  • Tecnología VG
  • Módulo enchufable
  • Sin corriente de fuga
  • Soportabilidad optimizada a las sobretensiones temporarias (TOV)
  • Teleseñalización (opción)
  • Certificado EN 61643-11, IEC 61643-11
  • Conforme UL1449 ed.5

Las protecciones enchufables de Tipo 2+3 DAC50VG se usan principalmente para la protección de las redes de baja tensión al nivel del tablero principal. La tecnología patentada VG de CITEL permite ofrecer un nivel de protección mejorado y eliminar por completo la corriente de fuga lo que garantiza una eficiencia máxima de protección, un uso simplificado (no se requiere un DPS adicional) y una duración de vida máxima. Las DPS DAC50VG están disponibles en versión multipolar y en varias tensiones para proteger las redes monofásicas o trifásicas.

Seleccionar una referencia :

Tipo de protección
2+3
Red
120 V monofásica
Régimen de neutro
TN
Tensión AC máx. de functionamiento
Uc 150 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT 180 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT 230 Vac soportado
Corriente residual
Corriente fuga a la Tierra
Ipe Ninguna
Corriente serie
If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax 50 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
Imax Total 100 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
Uoc 6 kV
Modo(s) de conexión
L/PE y N/PE
Nivel de protección N/PE
@ In (8/20µs)
Up N/PE 1.5 kV
Nivel de protección L/PE
@ In (8/20µs)
Up L/PE 1.5 kV
Nivel de protección N/PE para 5 kA
@ 5 kA (8/20µs)
Up-5kA 0.4 kV
Nivel de protección L/PE para 5 kA
@ 5 kA (8/20µs)
Up-5kA 0.4 kV
Corriente de corto-circuito admisible
Isccr 50 000 A
Tipo de red
AC
Tecnología
Tecnología VG (MOV+GSG)
Configuración protección
Monofásica
Conexión à la red
Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido)
Formato
Caja modular desenchufable
Enchufable
Montaje
Carril DIN simetrico 35 mm (EN 60715)
Material plástico
Termoplástico UL94 V-0
Temperatura de operación
Tu -40/+85°C
Clase de protección
IP20
Modo de fallo
Desconexión de la red Baja Tensión
Indicador de desconexión
1 indicador mecánico por polo - Rojo/Verde
Módulo(s) enchufable
MDAC50VG-150
Teleseñalización
opción DAC50VGS-20-150 : por contacto seco
Dimensiones
Ver esquema - 2TE (EN43880)
Peso
0.188 kg
Conformidad con las normas
IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
KEMA / EAC
Desconnectadores térmicos
Interno
Disyuntor diferencial de la instalación
Tipo 'S' o ryardado
Fusibles
50 A min. - 160 A max. - Fusibles tipo gG
