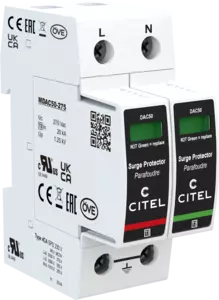

Protección BT de Tipo 2 Monofásica Enchufable

DAC50-11-275
Código artículo 821110232
DAC50-11-275
Availability:
74,00 € (excl. tax)
Add to cart
  • Protección de tipo 2
  • In : 20 kA
  • Imax : 50 kA
  • Módulo individual por fase y enchufable
  • Opción teleseñalización
  • Certificado EN 61643-11, IEC 61643-11 y UL1449 ed.5
Contáctenos
Las DPS enchufables de Tipo 2 DAC50 se usan principalmente para la protección de las redes de baja tensión al nivel del tablero principal. El esquema eléctrico integra una asociación de varistores de alta capacidad equipada con desconexión térmica y sus indicadores asociados; esas protecciones garantizan una eficiencia en la protección, una capacidad de descarga y una fiabilidad máxima. Los DPS DAC50 están disponibles en versión multipolar y en varias tensiones para proteger las redes monofásicas o trifásicas.
Seleccionar una referencia :
Tipo de protección
IEC 2
Red
 230 V monofásica
Régimen de neutro
 TT-TN
Tensión AC máx. de functionamiento
Uc 275 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 440 Vac desconexión
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
 UT 1200 V/300A/200 ms soportado
Corriente residual
Corriente fuga a la Tierra
 Ipe Ninguna
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 50 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total 50 kA
Modo(s) de protección
 L/N y N/PE
Nivel de protección
@ In (8/20µs) y @ 6 kV (1,2/50 µs)
 Up L/N 1.25 kV
Nivel de protección N/PE
@ In (8/20µs)y @ 6 kV (1,2/50 µs)
 Up N/PE 1.5 kV
Tensión residual L/N para 5 kA
@ 5 kA (8/20µs)
 Up-5kA 1 kV
Nivel de protección N/PE para 5 kA
@ 5 kA (8/20µs)
 Up-5kA 1 kV
Corriente de corto-circuito admisible
 Isccr 50 000 A
Tipo de red
 AC
Tecnología
 MOV+GDT
Configuración protección
 Monofásica
Conexión à la red
 Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido)
Formato
 Caja modular desenchufable
Enchufable
 Sí
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 1 indicador mecánico por polo - Rojo/Verde
Módulo(s) enchufable
 MDAC50-275+MDAC50G-275
Teleseñalización
 opción DAC50S-11-275 : por contacto seco
Cableado para señalización remota
 1.5 mm² max.
Tensión / Corriente máx. para indicación remota
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensiones
 Ver esquema - 2TE (EN43880)
Peso
 0.188 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
 OVE / UL
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusible de desconexión
 50 A min. - 125 A max. - Fusibles tipo gG
