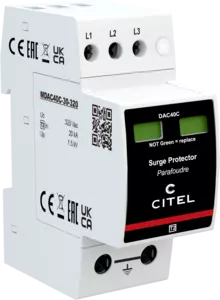

Protección BT de Tipo 2 Trifásica

DAC40C-30-320
Código artículo 821510313
DAC40C-30-320
Availability:
118,00 € (excl. tax)
Add to cart

Available within 3 weeks

  • Protección compacta Trifásica de Tipo 2
  • In : 20 kA
  • Imax : 40 kA -Modo común/diferenciado
  • Módulo enchufable
  • Opción teleseñalización
  • Certificado EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
Las sistemas de protectión contra sobretensións (DPS) DAC40C de Tipo 2 están diseñados para ser conectados a nivel de panel divisional o TGBT. Su formato compacto permite su instalación en espacios muy reducidos. Los DPSs DAC40C están disponibles con una capacidad de descarga de 40 kA, en configuración monofásica o trifásica y con diferentes tensiones para proteger cualquier tipo de red. Basados en la tecnología varistance equipada con desconectador e indicador asociado, estos DPSs garantizan la máxima eficiencia de protección, capacidad de flujo y fiabilidad.
Seleccionar una referencia :
Tipo de protección
2
Red
 230/400 V
Régimen de neutro
 TN
Tensión AC máx. de functionamiento
Uc 320 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 440 Vac desconexión
Corriente residual
Corriente fuga a la Tierra
 Ipe < 1 mA
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 40 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total 160 kA
Modo(s) de protección
 L/PE y N/PE
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE 1.5 kV
Corriente de corto-circuito admisible
 Isccr 10 000 A
Tipo de red
 AC
Tecnología
 MOV
Configuración protección
 Trifásica
Conexión à la red
 Por terminales de tornillos : L/N = 1.5-10 mm² (16 mm² rigido) o PE : 2.5-25 mm² (35 mm² rigido)
Compacto
 Sí
Formato
 Caja modular desenchufable
Enchufable
 Sí
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 2 indicadores mecánicos - Rojo/Verde
Módulo(s) enchufable
 MDAC40C-30-320
Teleseñalización
 opción DAC40CS-30-320 : por contacto seco
Dimensiones
 Ver esquema - 2TE (EN43880)
Peso
 0.229 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusible de desconexión
 50 A min. - 125 A max. - Fusibles tipo gG
