Protección monofásica 230 V - Tipo 2 compacta enchufable

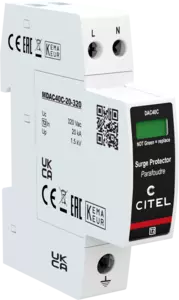

DAC40C-20-320
DAC40C-20-320
Part Number: 821510311
  • Protección compacta monofásica de tipo 2 (o 3)
  • In : 20 kA
  • Imax : 40 kA
  • Modo común/diferenciado
  • Módulo enchufable
  • Opción teleseñalización
  • Certificado EN 61643-11, IEC 61643-11
  • Conforme UL1449 ed.4

Los DPS compactos enchufables de Tipo 2 o de Tipo 3 DACC están diseñados para estar conectados al nivel del tablero principal o de un tablero secundario. El formato compacto permite una instalación en espacios muy reducidos. El esquema eléctrico integra una asociación de varistores equipados con desconexión térmica y sus indicadores asociados ; esas protecciones garantizan una eficiencia de la protección, una capacidad de descarga y una fiabilidad máxima. Los DPS DACC están disponibles en 2 capacidades de descarga (DAC15C y DAC40C), en versión multipolar y en varias tensiones para proteger las redes monofásicas o trifásicas.


Tipo de protección 2
Red 230 V monofásica
Régimen de neutro TN
Tensión AC máx. de functionamiento Uc 320 Vac
Sobretensión temporaria (TOV) 5 sec. UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn UT 440 Vac desconexión
Corriente residual Ipe < 1 mA
Corriente serie If Ninguna
Corriente de descarga nominal In 20 kA
Corriente de descarga máxima Imax 40 kA
Corriente de descarga máximal total Imax Total 80 kA
Modo(s) de protección L/PE y N/PE
Nivel de protección N/PE Up N/PE 1.5 kV
Nivel de protección L/PE Up L/PE 1.5 kV
Corriente de corto-circuito admisible Isccr 10 000 A
Tecnología MOV
Configuración protección Monofásica
Conexión à la red por terminales de tornillos : L/N = 1.5-10mm² (16 mm² rigido) o PE : 2.5-25mm² (35 mm² rigido)
Formato Caja modular desenchufable
Montaje Carril DIN simetrico 35 mm (DIN 60715)
Material plástico Termoplástico UL94-V0
Temperatura de operación Tu -40/+85°C
Clase de protección IP20
Modo de fallo Desconexión de la red Baja Tensión
Indicador de desconexión 1 indicador mecánico - Rojo/ Verde
Módulo(s) enchufable MDAC40C-20-320
Teleseñalización opción DAC40CS-20-320 : por contacto seco
Cableado para señalización remota 1.5 mm² max.
Tensión / Corriente máx. para indicación remota 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensiones Ver esquema - 1TE (EN43880)
Conformidad con las normas IEC 61643-11 / EN 61643-11 / UL1449 ed.4
Certificación KEMA / EAC
Desconnectadores térmicos Interno
Disyuntor diferencial de la instalación Tipo 'S' o ryardado
Fusibles 50 A mini. - 125 A max. - Fusibles tipo gG
