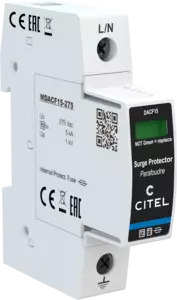

Protección BT de Tipo 2 +3 Unipolar - con fusible integrado

DACF15-10-275
DACF15-10-275
Part Number: 821310211
  • Protección unipolar de tipo 2 (o 3)
  • Fusibles internos
  • Baja potencia del conector interno = coordinación sistemática con interruptor automático aguas arriba
  • In : 5 kA
  • Imax : 15 kA
  • Módulo individual por fase y enchufable
  • Opción teleseñalización
  • Conforme EN 61643-11, IEC 61643-11, UL1449 ed.4

Los DPS enchufables de Tipo 2 ( or 3) DACF15 se utilizan para la protección de las redes de baja tensión al nivel del tablero principal. Además de su desconexión térmica asociada al varistor, vienen equipados en interno de una protección contra las corrientes de cortocircuito, lo que evita el uso de fusible o de dispositivo de desconexión externo adicional como requerido por la norma. El funcionamiento de una de las 2 desconexiones activará el indicador de defecto y la señalización remota (opción). Esa solución permite una simplificación de la puesta en marcha y una compacidad de instalación. Los DACF15 se proponen en versión multipolar para proteger las redes monofásicas o trifásicas.

Seleccionar una referencia :

Tipo de protección 2 (o 3)
Tensión AC máx. de functionamiento Uc 275 Vac
Sobretensión temporaria (TOV) 5 sec. UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn UT 440 Vac desconexión
Corriente residual Ipe < 1 mA
Corriente serie If Ninguna
Corriente de descarga nominal In 5 kA
Corriente de descarga máxima Imax 15 kA
Capacidad en onda combinada (IEC 61643-11) Uoc 10 kV
Nivel de protección Up 1 kV
Corriente de corto-circuito admisible Isccr 100 000 A
Tecnología MOV
Configuración protección Unipolar
Conexión à la red Por terminales de tornillos : 2.5-25 mm² (35mm² rigido)
Formato Caja modular desenchufable
Enchufable
Montaje Carril DIN simetrico 35 mm (EN 60715)
Material plástico Termoplástico UL94 V-0
Temperatura de operación Tu -40/+85°C
Clase de protección IP20
Modo de fallo Desconexión de la red Baja Tensión
Indicador de desconexión 1 indicador mecánico - Rojo/ Verde
Módulo(s) enchufable MDACF15-275
Teleseñalización opción DACF15S-10-275: por contacto seco
Cableado para señalización remota 1.5 mm² max.
Dimensiones Ver esquema - 1TE (EN43880)
Peso 0.110 kg
Conformidad con las normas IEC 61643-11 / EN 61643-11
Desconnectadores térmicos Interno
Disyuntor diferencial de la instalación Tipo 'S' o ryardado
Fusibles Interno (calibre equivalente AC : 25A, Tipo gG)
