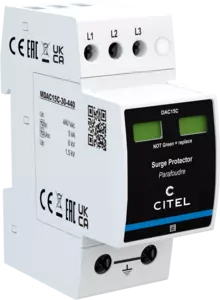

Protección BT de Tipo 2 (o 3) Trifásica

DAC15C-30-440
Código artículo 821610413
DAC15C-30-440
Availability:
94,00 € (excl. tax)
Add to cart

Available within 3 weeks

  • Protección compacta trifásica de Tipo 2 (o 3)
  • In : 5 kA
  • Imax : 15 kA
  • Modo común
  • Módulo enchufable
  • Teleseñalización (Opción)
  • Conforme EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
Las sistemas de protectión contra sobretensións (DPS) DAC15C de Tipo 2 o Tipo 3 están diseñados para ser conectados a nivel de panel divisional o TGBT. Su formato compacto permite su instalación en espacios muy reducidos. Los DPSs DAC15C están disponibles con una capacidad de descarga de 15 kA, en configuración monofásica o trifásica y con diferentes tensiones para proteger cualquier tipo de red. Basados en la tecnología varistance equipada con desconectador e indicador asociado, estos DPSs garantizan la máxima eficiencia de protección, capacidad de flujo y fiabilidad.
Seleccionar una referencia :
Tipo de protección
IEC

2 (o 3)
Red

230/400 V
Régimen de neutro

IT
Tensión AC máx. de functionamiento
Uc

440 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT

580 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT

770 Vac desconexión
Corriente residual
Corriente fuga a la Tierra
 Ipe

< 1 mA
Corriente serie
 If

Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In

5 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

15 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total

60 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc

10 kV
Modo(s) de protección

L/PE
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE

1.5 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE

1.5 kV
Corriente de corto-circuito admisible
 Isccr

10 000 A
Tipo de red

AC
Tecnología

MOV
Configuración protección

Trifásica
Conexión à la red

Por terminales de tornillos : L/N = 1.5-10 mm² (16 mm² rigido) o PE : 2.5-25 mm² (35 mm² rigido)
Compacto

Sí
Formato

Caja modular desenchufable
Enchufable

Sí
Montaje

Carril DIN simetrico 35 mm (EN 60715)
Material plástico

Termoplástico UL94 V-0
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP20
Modo de fallo

Desconexión de la red Baja Tensión
Indicador de desconexión

2 indicadores mecánicos - Rojo/Verde
Módulo(s) enchufable

MDAC15C-30-440
Teleseñalización

opción DAC15CS-30-440 : por contacto seco
Dimensiones

Ver esquema - 2TE (EN43880)
Peso

0.273 kg
Conformidad con las normas

IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Desconnectadores térmicos

Interno
Disyuntor diferencial de la instalación

Tipo 'S' o ryardado
Fusible de desconexión

20 A min. - 125 A max. - Fusibles tipo gG
