Protección BT de Tipo 1+2+3 Trifásica+N

DS134VGS-120/G
Código artículo 571684
DS134VGS-120/G
  • Descubra nuestra última novedad : el DAC1-13VGS-31-150
  • Protección multipolar de tipo 1 + 2 + 3
  • In : 20 kA
  • Iimp total : 50 kA (onda 10/350µs)
  • Módulo enchufable
  • Soportabilidad optimizada a las sobretensiones temporarias (TOV)
  • Teleseñalización
  • Conforme a la EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
El D130VG es una protección contra sobretensiones unipolar de Tipo 1+2+3, de alta capacidad, diseñada para ser instalada en la entrada de la instalación de Baja Tensión. El DS130VG permite proteger a las redes monofásicas o trifásicas en modo común o modo común y diferencial. Esa tecnología (descargador de gas alta energía + varistor de alta energía) permite conseguir el mejor comportamiento en la red de AC (ninguna corriente de seguimiento con una tensión residual muy baja). Los protecciones DS130VG se asocian para proteger redes monofásicas, trifásicas o trifásicas+Neutra. Pueden ser associadas también a una protección específica N/PE.
Seleccionar una referencia :
Tipo de protección
IEC 1+2+3
Red
 120/208 V trifásica+N
Régimen de neutro
 TT-TNS
Tensión nominale de línea
 Un 120 Vac
Tensión AC máx. de functionamiento
Uc 150 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 180 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 230 Vac soportado
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
 UT 1200 V/300A/200 ms soportado
Corriente residual
Corriente fuga a la Tierra
 Ipe Ninguna
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 50 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
 Iimp 12.5 kA
Corriente de rayo máximo total
1 impulso 10/350µs
Itotal 50 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc 20 kV
Prueba en onda combinada IEEE C62.41.1
 20 kV
Energía específica por polo
soportado max. 10/350 µs
 W/R 40 kJ/ohm
Modo(s) de conexión
 L/N y N/PE
Modo(s) de protección
 Modo Común o Mode Diferenciado
Tensión residual
@ In (8/20 µs)
 Up-in 0.4 kV
Nivel de protección L/N
@ In (8/20µs)
 Up L/N 1.25 kV
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Corriente de corto-circuito admisible
 Isccr 25 000 A
Tecnología
 Tecnología VG (MOV+GSG)
Configuración protección
 Trifásica + Neutro
Conexión à la red
 Por terminales de tornillos: 2.5-25 mm² / por bus
Formato
 Caja modular desenchufable
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 1 indicador mecánico por polo
Módulo(s) enchufable
 DSM130VG-120 + DSM130VG-120/G
Teleseñalización
 Por contacto seco

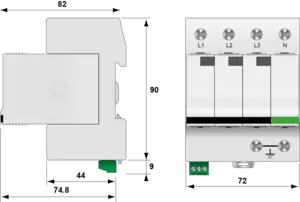

Dimensiones
 Ver esquema
Peso
 0.440 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
 UL Recognized
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusible de desconexión
 Fusibles tipo gG - 125 A
