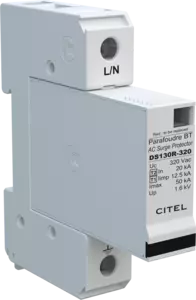

Protección BT de Tipo 1+2 unipolar

DS131R-320
Part Number: 571901
DS131R-320
  • Protección unipolar de tipo 1 + 2
  • In : 20 kA
  • Iimp : 12.5 kA (onda 10/350µs)
  • Módulo enchufable
  • Teleseñalización (opción)
  • Conforme a la NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
El DS130R es una protección contra sobretensiones unipolar de Tipo 1+2, de alta capacidad, diseñada para ser instalada en la entrada de la instalación de Baja Tensión. El DS130R permite proteger a las redes monofásicas o trifásicas en modo común o modo común y diferencial. La tecnología de varistores multiples de alta capacidad permite conseguir el mejor comportamiento en la red de AC (ninguna corriente de seguimiento). Los protecciones DS130R se asocian para proteger redes monofásicas, trifásicas o trifásicas+Neutra. Pueden ser associadas también a una protección específica N/PE.
Seleccionar una referencia :
Tipo de protección
1+2
Red
 230/400 V
Tensión nominale de línea
 Un 230 Vac
Tensión AC máx. de functionamiento
Uc 320 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 440 Vac desconexión
Corriente de func. Permanente
Corriente permanente a Uc
 Ic < 1 mA
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 50 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
 Iimp 12.5 kA
Prueba en onda combinada IEEE C62.41.1
 20 kV
Energía específica por polo
soportado max. 10/350 µs
 W/R 40 kJ/ohm
Modo(s) de conexión
 L/N o N/PE
Modo(s) de protección
 Modo Común o Mode Diferenciado
Nivel de protección
@ In (8/20µs)
 Up 1.6 kV
Corriente de corto-circuito admisible
 Isccr 25 000 A
Configuración protección
 Unipolar
Conexión à la red
 Por terminales de tornillos: 2.5-25 mm² / por bus
Formato
 Caja modular desenchufable
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 1 indicador mecánico
Módulo(s) enchufable
 DSM130R-320
Teleseñalización
 opción DS131RS-320 : por contactor seco
Dimensiones
 Ver esquema
Peso
 0,176 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusibles
 Fusibles tipo gG - 125 A
