Protección BT de Tipo 1+2 Monofásica

DAC1-13-20-440
Código artículo 821710412
DAC1-13-20-440
Availability:
159,00 € (excl. tax)
Add to cart

Available within 3 weeks

  • Protección multipolar de tipo 1 + 2
  • In : 20 kA
  • Iimp : 12.5 kA (onda 10/350µs)
  • Módulo enchufable
  • Teleseñalización (opción)
  • Conforme EN 61643-11, IEC 61643-11 y UL1449 ed.5
Contáctenos
Los DAC1-13 son DPS enchufables de Tipo 1+2, de alta capacidad, diseñados para ser instalados en la entrada de la instalación de Baja Tensión en caso de la presencia de un pararrayos en la estructura. La tecnología de varistores múltiples de alta capacidad permite conseguir el mejor comportamiento en la red de AC (ninguna corriente de seguimiento). A la luz de una capacidad de descarga muy elevada, los DPS DAC1-13 son particularmente compactos y se proponen en versión multipolar para proteger las redes monofásicas o trifásicas.
Seleccionar una referencia :
Tipo de protección
IEC

1+2
Red

230 V monofásica
Régimen de neutro

IT
Tensión AC máx. de functionamiento
Uc

440 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT

580 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT

770 Vac desconexión
Corriente residual
Corriente fuga a la Tierra
 Ipe

< 1 mA
Corriente serie
 If

Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In

20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

50 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total

100 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
 Iimp

12.5 kA
Corriente de rayo máximo N/PE
1 impulso 10/350µs
 Iimp N/PE

50 kA
Corriente de rayo máximo total
1 impulso 10/350µs
Itotal

25 kA
Energía específica por polo
soportado max. 10/350 µs
 W/R

40 kJ/ohm
Modo(s) de protección

L/PE y N/PE
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE

1.7 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE

1.7 kV
Nivel de protección N/PE para 5 kA
@ 5 kA (8/20µs)
 Up-5kA

1.5 kV
Nivel de protección L/PE para 5 kA
@ 5 kA (8/20µs)
 Up-5kA

1.5 kV
Corriente de corto-circuito admisible
 Isccr

50 000 A
Tipo de red

AC
Tecnología

Tecnología VG (MOV+GSG)
Configuración protección

Monofásica
Conexión à la red

Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido)
Formato

Caja modular desenchufable
Enchufable

Sí
Montaje

Carril DIN simetrico 35 mm (EN 60715)
Material plástico

Termoplástico UL94 V-0
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP20
Modo de fallo

Desconexión de la red Baja Tensión
Indicador de desconexión

1 indicador mecánico por polo - Rojo/Verde
Módulo(s) enchufable

MDAC1-13-440
Teleseñalización

opción DAC1-13S-20-440 : por contacto seco

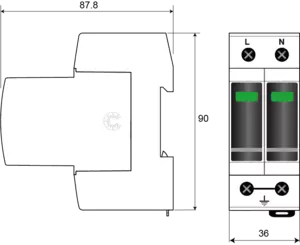

Dimensiones

Ver esquema - 2TE (EN43880)
Peso

0.347 kg
Conformidad con las normas

IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
Desconnectadores térmicos

Interno
Disyuntor diferencial de la instalación

Tipo 'S' o ryardado
Fusible de desconexión

Ensamblaje de fusibles : SFD1-13S-20 / o Fusibles 125 A min - 315 A max - tipo gG
