Protección BT de Tipo 1+2 Trifásica

DAC1-13-11-320
Part Number: 821710332
DAC1-13-11-320
  • Protección multipolar de tipo 1 + 2
  • In : 20 kA
  • Iimp : 12.5 kA (onda 10/350µs)
  • Módulo enchufable
  • Teleseñalización (opción)
  • Conforme a la EN 61643-11, IEC 61643-11, UL1449 ed.5

Los DAC1-13 son DPS enchufables de Tipo 1+2, de alta capacidad, diseñados para ser instalados en la entrada de la instalación de Baja Tensión en caso de la presencia de un pararrayos en la estructura. La tecnología de varistores múltiples de alta capacidad permite conseguir el mejor comportamiento en la red de AC (ninguna corriente de seguimiento). A la luz de una capacidad de descarga muy elevada, los DPS DAC1-13 son particularmente compactos y se proponen en versión multipolar para proteger las redes monofásicas o trifásicas.

Seleccionar una referencia :

Tipo de protección
1+2
Red
230 V monofásica
Régimen de neutro
TT-TN
Tensión AC máx. de functionamiento
Uc 320 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT 440 Vac desconexión
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
UT 1200 V/300A/200 ms soportado
Corriente residual
Corriente fuga a la Tierra
Ipe Ninguna
Corriente serie
If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax 50 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
Imax Total 100 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
Iimp 12.5 kA
Corriente de rayo máximo total
1 impulso 10/350µs
Itotal 25 kA
Energía específica por polo
soportado max. 10/350 µs
W/R 40 kJ/ohm
Modo(s) de protección
L/N y N/PE
Nivel de protección
@ In (8/20µs) y @ 6 kV (1,2/50 µs)
Up L/N 1.6 kV
Nivel de protección N/PE
@ In (8/20µs)y @ 6 kV (1,2/50 µs)
Up N/PE 1.5 kV
Tensión residual L/N para 5 kA
@ 5 kA (8/20µs)
Up-5kA 1.2 kV
Nivel de protección N/PE para 5 kA
@ 5 kA (8/20µs)
Up-5kA 1.2 kV
Corriente de corto-circuito admisible
Isccr 50 000 A
Tipo de red
AC
Tecnología
Tecnología VG (MOV+GSG)
Configuración protección
Monofásica
Conexión à la red
Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido)
Formato
Caja modular desenchufable
Enchufable
Montaje
Carril DIN simetrico 35 mm (EN 60715)
Material plástico
Termoplástico UL94 V-0
Temperatura de operación
Tu -40/+85°C
Clase de protección
IP20
Modo de fallo
Desconexión de la red Baja Tensión
Indicador de desconexión
1 indicador mecánico por polo - Rojo/Verde
Módulo(s) enchufable
MDAC1-13-320 + MDAC1-25G-xxx
Teleseñalización
opción : DAC1-13S-11-320 : por contacto seco

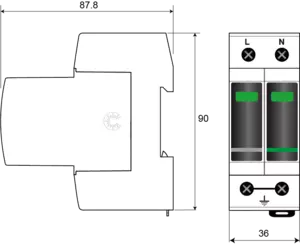

Dimensiones
Ver esquema - 2TE (EN43880)
Peso
0.278 kg
Conformidad con las normas
IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
KEMA / EAC
Desconnectadores térmicos
Interno
Disyuntor diferencial de la instalación
Tipo 'S' o ryardado
Fusibles
Ensamblaje de fusibles : SFD1-13S-11 / o Fusible 125 A min - 315 A max - tipo gG
